項目需求

　　該工程項目為多媒體會議音響擴聲系統，工程主要有1間小會議廳，面積60-120平方米，可容納20-30人的小圓/方桌會議室。該工程項目中多媒體會議室主要要求滿足日常會議語音擴聲、學術報告、學習培訓等功能。建設一套音視頻會議系統來滿足企業管理的需求尤為重要。同時舒適的視聽及會議環境代表著建筑智能化的水平，是對整個智能化系統建設優良直觀的感受。

　　設計規范和標準

　　GB/T14198-2012《傳聲器通用規范》

　　GB50116-2013《火災自動報警系統設計規范》

　　GB50371-2006《廳堂擴聲系統設計規范》

　　GB4959-95《廳堂擴聲特性測量方法》

　　GB/15381-94《會議系統電及音頻性能要求》

　　GB/T14476-93《客觀評價廳堂語言可懂度的“RASTI”法》

　　GB/T14197-93《聲系統設備互連用連接器的應用》

　　GB/T15644-95《視聽系統設備互連用連接器的應用》

　　GB50464-2008《視頻顯示系統工程技術規范》

　　GB/T15859-1995《視聽、視頻和電視系統中設備互聯的優選配接值》

　　GB12060-89《聲系統設備一般術語解釋和計算方法》

　　GB/T14197-2012《音頻、視頻和視聽系統互連的優選配接值》

　　JGJ/T16-92《民用建筑電氣設計規范》

　　GBJ16-37《建筑設計防火規范》

　　GBJ115-87《工業電視系統工程設計規范》

　　GA/T74-94《中華人民共和國公共安全行業標準》

　　GBJ232-82《電氣裝置安裝工程施工及驗收標準規范》

　　GB50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》

　　GB50799-2012《電子會議系統工程設計規范》

　　GB51043-2014《電子會議系統工程施工與質量驗收規范》

　　GB50635-2010《會議電視會場系統工程設計規范》

　　設計原則

　　系統智能—高保真的音質，高清晰的視頻。系統配合裝潢的設計,卓顯人性化,科技化,現代化。系統穩定操作簡單

　　(1)技術的特性

　　系統采用成熟的科學技術，采用具有當今技術水平、成熟的品牌產品，保證系統的在相當一段時間內的特性。

　　(2)功能的實用性

　　在方案設計和設備的選擇上，應注重系統功能的實用性。技術應當有利于提高使用者的工作效率和設備的使用價值，從而賦予產品以高的性能價格比。

　　(3)性能的可靠性

　　系統的高可靠性是對系統功能強有力的保證。通過技術成熟、可靠產品，豐富的設計經驗和施工經驗，保證整個系統成為一個穩定可靠、經久耐用的系統。

　　(4)操作的方便性

　　系統還應該體現其操作和維護的方便性，設計的合理性是其主要保證;包括合理的布線和操作設置、簡潔明確的控制程序和操作界面、操作手冊。

　　1、會議系統功能概述

　　該多功能會議室設計功能目的：通過對會議室的布局環境分析，對音響設備進行合理的布置與連接，并安裝以上的音響設備，可以使聲源和音響系統末端 音箱同處于一個聲場區域內，使觀眾能感受到聲源的真實存在，達到高保真重放的擴聲要求。且達到多功能會議室音響以自然聲為主，要求擴散性良好，聲場分布均勻，響度合適，自然度好等要求。通過對多功能會議室環境的分析，選出的音箱設備，并對音響設備布的布局作了精心的設計，因此這套會議系統除了滿足會議擴聲系統可以達到提高響度，聲場分布的均勻度，會議室的音質和提高音響效果目的外，還滿足了整個音響系統聲學指標設計的基本要求：

　　1.保證均勻合理的聲壓級

　　2.保證清晰度

　　3.保證系統能穩定工作

　　4.應具有良好的傳輸頻率特性和較低的失真度。

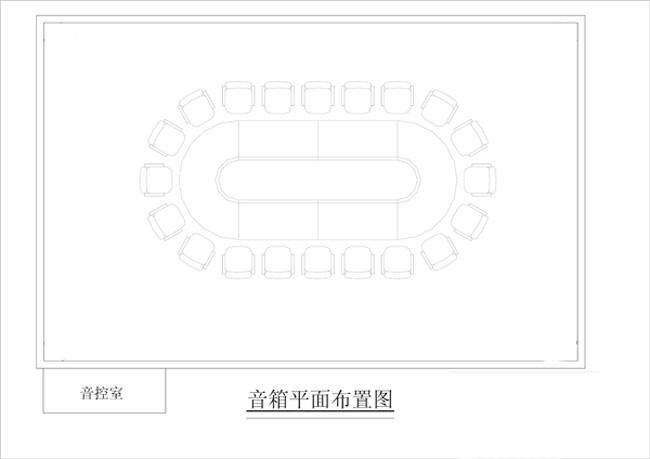

　?、?會議室平面圖：

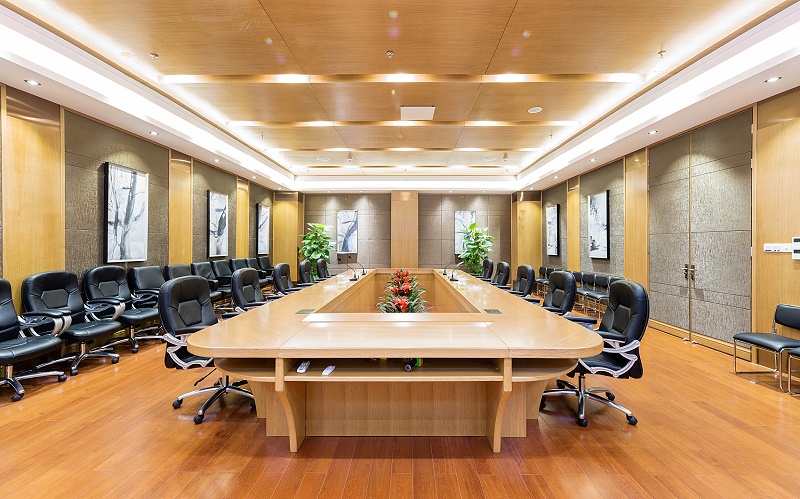

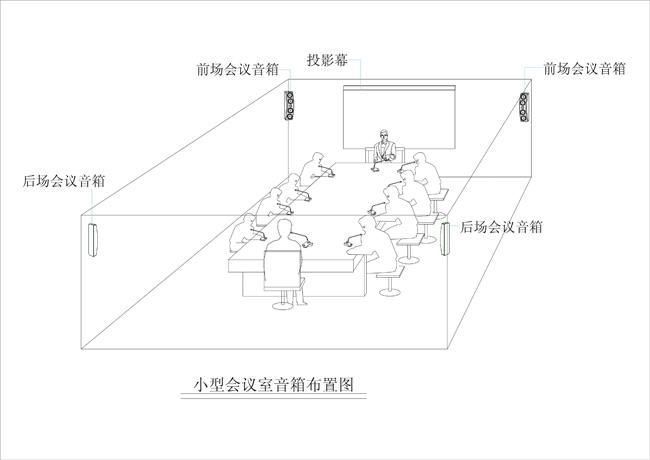

　?、?會議室透視圖：

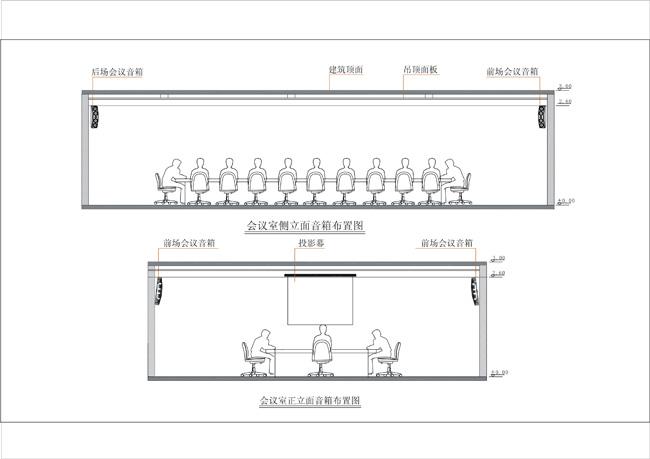

　?、?會議室正側立面效果圖：

　　2、會議功能設計

　　根據工程的需求，要使該會議室能達到良好的擴聲效果，推薦使用2組音箱，分別安裝在會議室四個角進行近距離擴聲。達到擴聲面廣、聲清晰明亮，不易產生自激。聽眾席有合適的響度。良好的聲音自然度，即聲像一致，聲音信號真實重放。使與會人員能感受到聲源的真實存在，達到高保真重放的擴聲要求。且達到多媒體會議室音響以自然聲為主，要求擴散性良好，聲場分布均勻，響度合適，自然度好等要求。

　　3、會議室擴聲效果

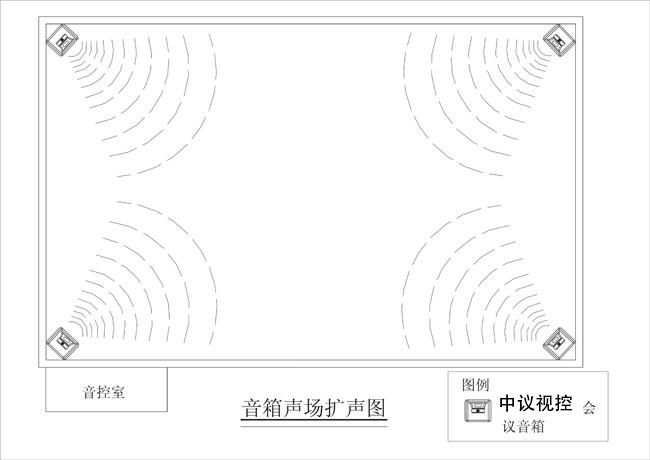

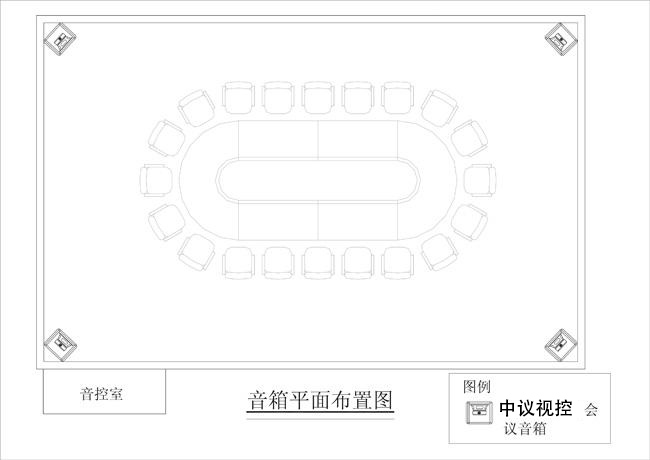

　　① 會議室平面擴聲圖：

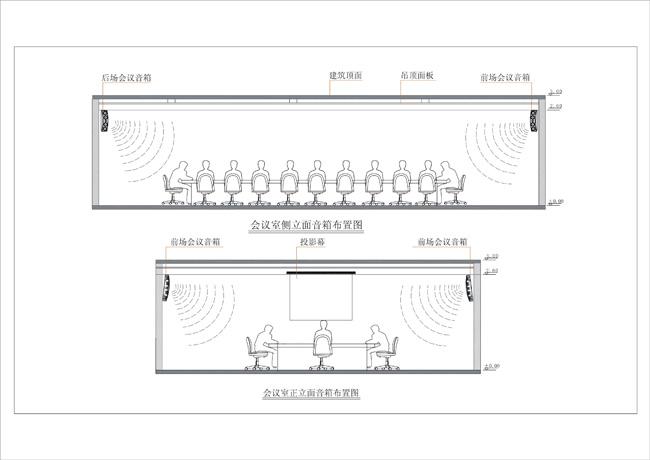

　?、?會議室正側立面擴聲圖：

　　會議系統設備組成功能

　　一個完整的會議系統主要由聲源設備(如話筒等)，調控設備(如調音臺等)，放大設備(如功率放大器)，重放設備(如音箱)和周邊設備(如均衡器，分訊器等)組成。

　　會議系統設備施工安裝

　　本節主要圖文說明該會議系統設備詳細安裝過程。

　　綜合布線

　　音箱，會議室電腦座、電源座、會議咪座和投影儀設備等連接線材集中接入音控室，由音控室統一進行管理控制。

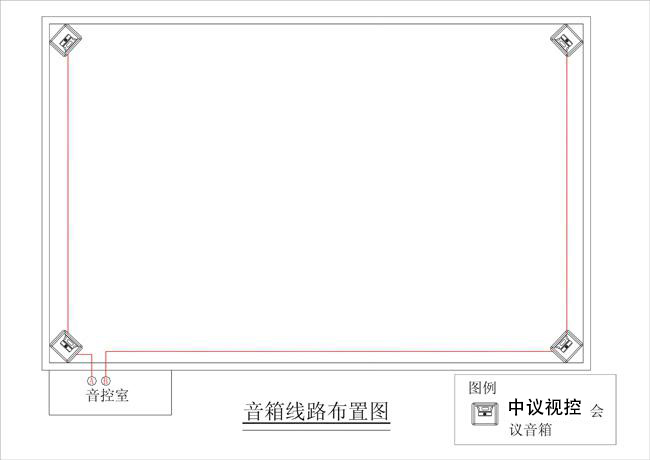

　?、?音箱線路布置

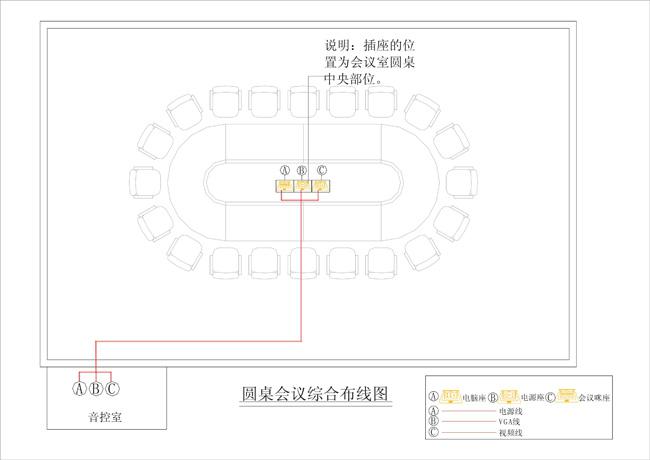

　?、?會議插座綜合布線

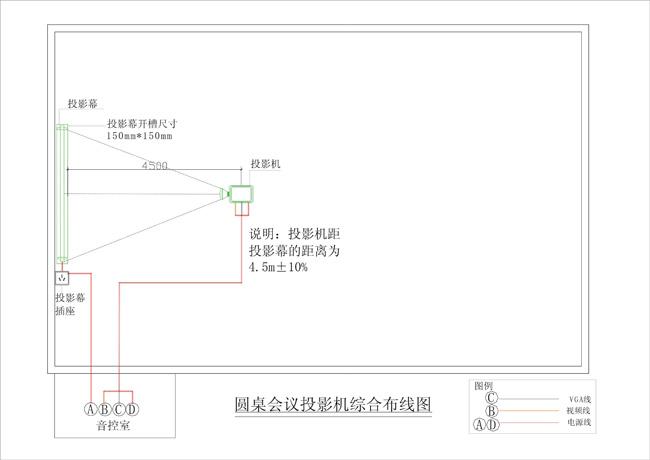

　?、?投影儀綜合布線
