南通大劇院位于南通市創新區的核心區，建筑沿紫瑯湖而建，其中包含1600座歌劇院、1200座音樂廳、600座戲劇廳、400座多功能廳和300座兒童劇場五個主要廳堂。

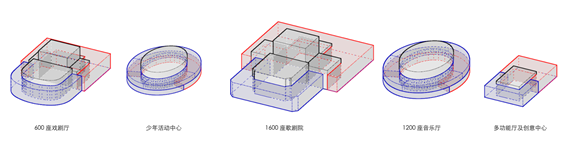

圖1 南通大劇院五個主要廳堂形態

　　整個建筑與外部自然環境融會貫通，運河穿過劇院大廳，游人在游船可通過大廳中央圓形玻璃地面，驚喜地窺視到大劇院內精致的室內空間，室內觀眾與船上游人形成視覺互動。建筑內五個主要廳堂沿弧線布置延展開來，建筑西南部分公共大廳玻璃幕墻整體朝向紫瑯湖，創造豐富的景觀視野?！扒偕街樗睘槔砟畹哪贤ù髣≡簞e具特色，建筑透露出光芒，愉悅而富有吸引力。下面我們進入五個主要廳堂看一看。

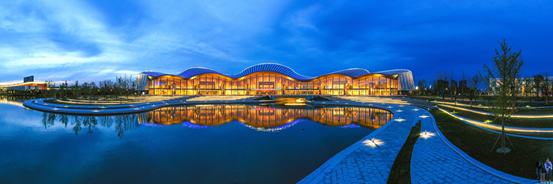

圖2 南通大劇院建筑外景照片

　　一、1600座歌劇院的聲學設計

　　1.使用功能

　　主要承接高水平的大型歌劇、舞劇、大型綜藝晚會的演出并兼顧交響樂、室內樂、合唱等演出和兩會的需要，具備承接演出團隊演出的基本功能和條件。

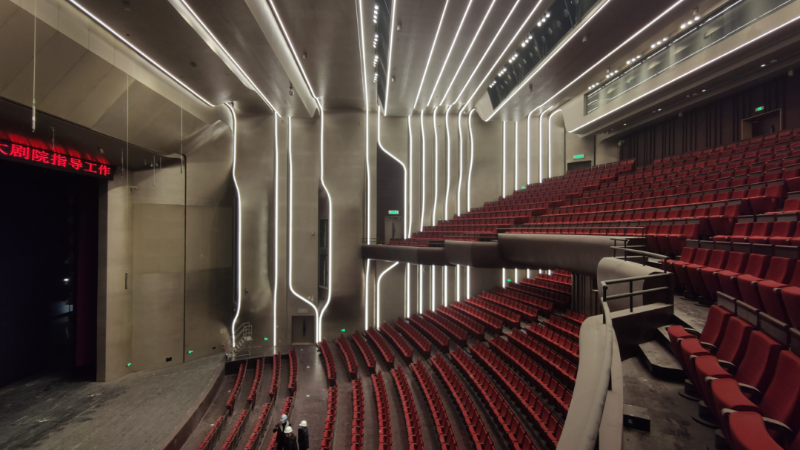

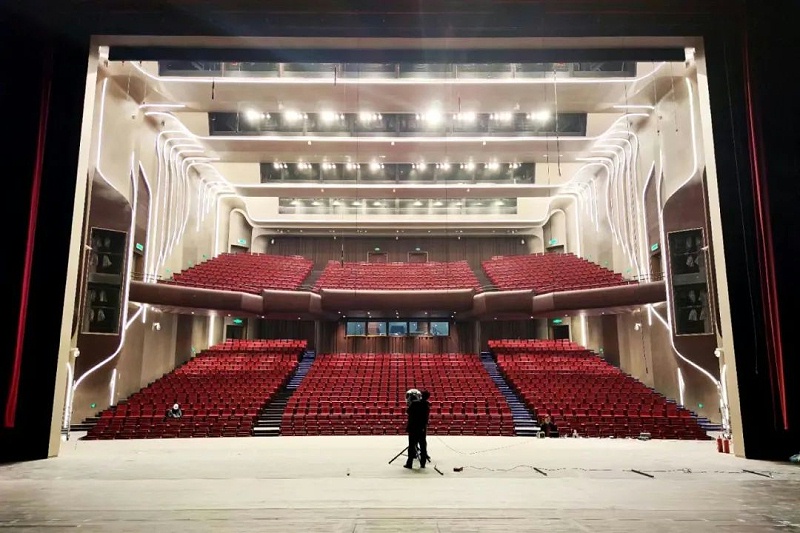

圖3 歌劇院竣工照1

圖4 歌劇院竣工照2?

　　2.觀眾廳體量和體型分析

　　1)觀眾廳體量分析

　　我們選取了和本廳接近的沈陽盛京大劇院(1800 座)和無錫大劇院(1600 座)，與本廳進行了平剖面對比，觀眾廳前部略寬，寬度、高度和體積合適，人均體積8.8m3/人。

　　2)觀眾廳體型分析

　　經過多次二維和三維聲線分析，造型結合聲學意見調整后的觀眾廳，具有均勻和完備的頂面和墻面反射聲，參見圖4

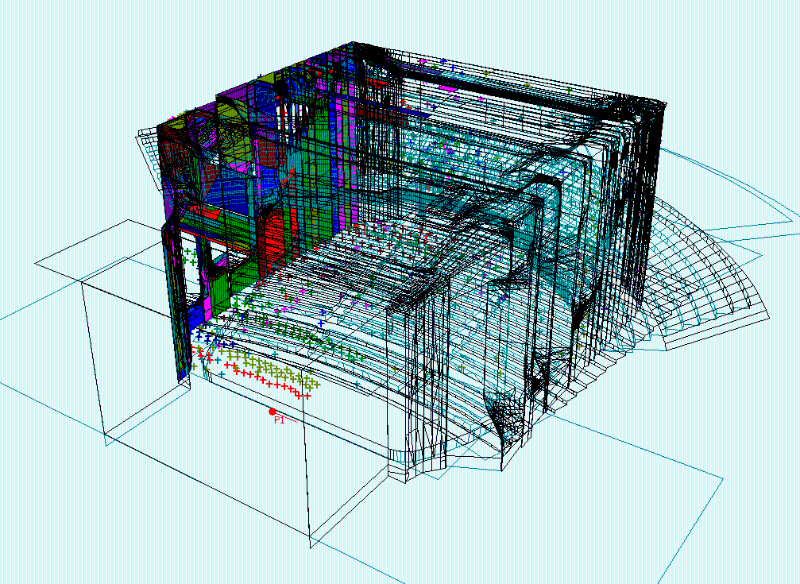

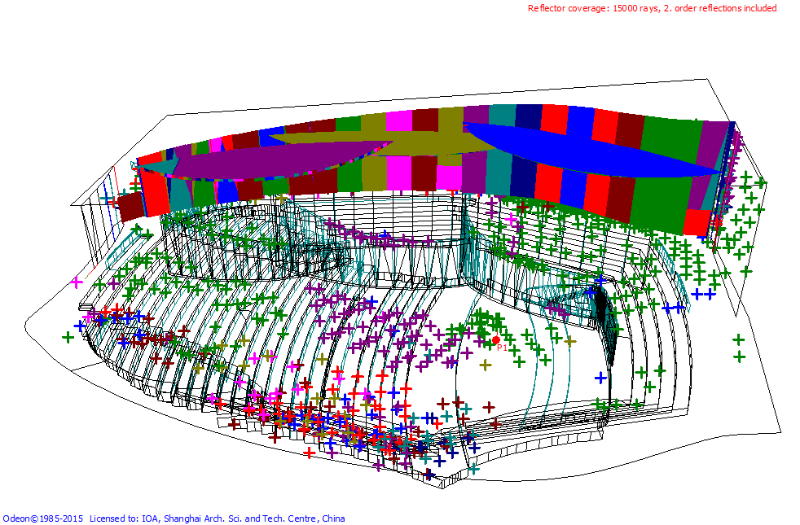

圖5 歌劇院頂面和墻面反射聲概況

　　3.觀眾廳音質計算和各界面用材的聲學控制

　　根據音質計算和音質模擬，歌劇院觀眾廳用材除了座椅、各類開口(面光、耳光、音響)等，頂面采用擴散措施，采用面密度50kg/m2的GRG板;墻面都采用擴散措施，采用面密度40kg/m2的GRG板;地面采用實貼木地板。音質T30(500Hz、1000Hz)模擬圖參見圖5。

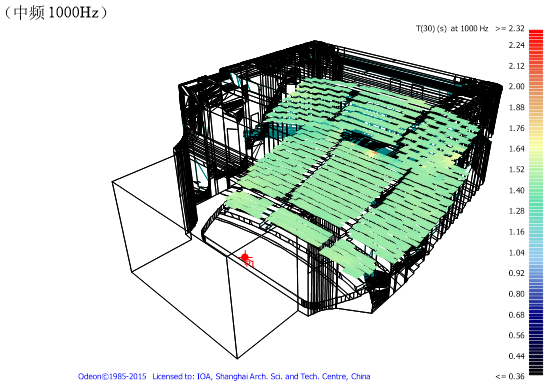

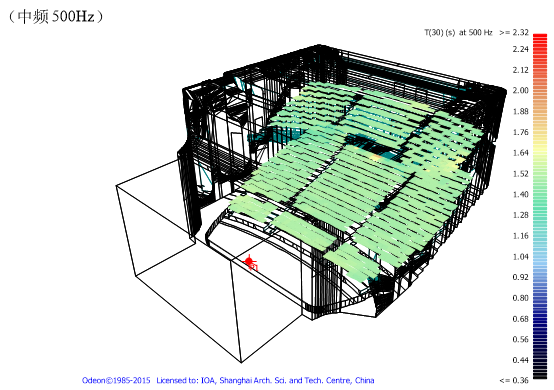

圖6 音質T30(500Hz、1000Hz)模擬圖

　　4.聲學測試結論

　　竣工時，我們進行了空場聲學檢測，測試數據都在聲學目標范圍內。

　　二、1200座音樂廳的聲學設計

　　1.使用功能

　　主要使用功能為交響樂演出。

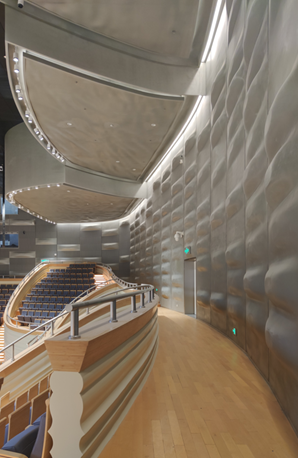

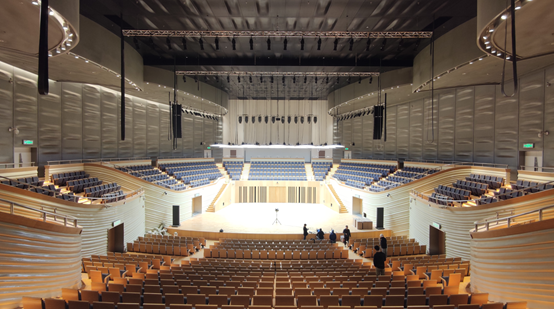

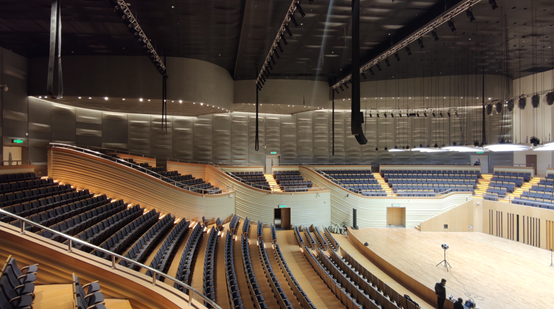

圖7 音樂廳竣工照1

圖8 音樂廳竣工照2

圖9 音樂廳竣工照3

　　2.觀眾廳體量和體型分析

　　1)觀眾廳體量分析

　　我們選取了和本廳接近的武漢琴臺音樂廳(1600 座)、上海交響樂團音樂廳(1200 座)和濰坊藝術音樂廳(1200 座)，與本廳進行了平剖面對比，觀眾廳體積略大，人均體積14.7m3/人，聲學局部降低吊頂的高度來減小觀眾廳體積。

　　2)觀眾廳體型分析

　　經過多次二維和三維聲線分析，造型結合聲學意見調整后的觀眾廳，具有均勻和完備的頂面和墻面反射聲，參見圖10和圖11。

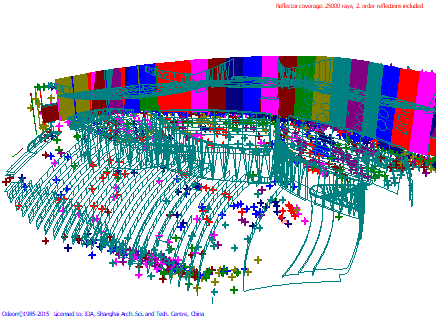

圖10 音樂廳頂面反射聲概況

圖11 音樂廳墻面反射聲概況

　　3、觀眾廳音質計算和各界面用材的聲學控制

　　根據音質計算和音質模擬，音樂廳觀眾廳用材除了座椅，頂面采用擴散措施，采用面密度40kg/m2的GRG板;墻面都采用擴散措施，采用面密度50kg/m2的GRG板;地面采用實貼木地板;舞臺地面采用50mm厚紋理通直、改性處理的松木;舞臺后墻設置條紋穿孔飾面(后藏吸聲簾幕)。音質T30(500Hz、1000Hz)模擬圖參見圖12。

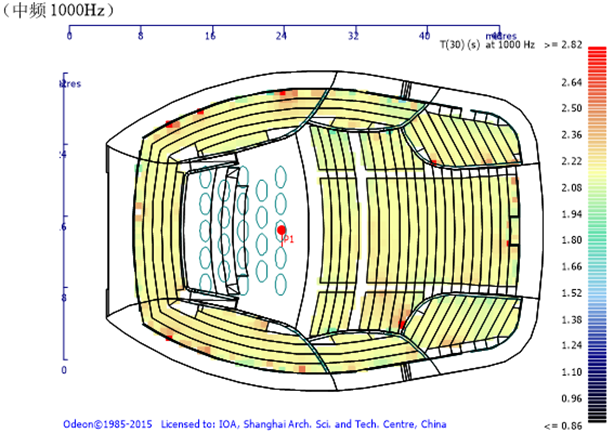

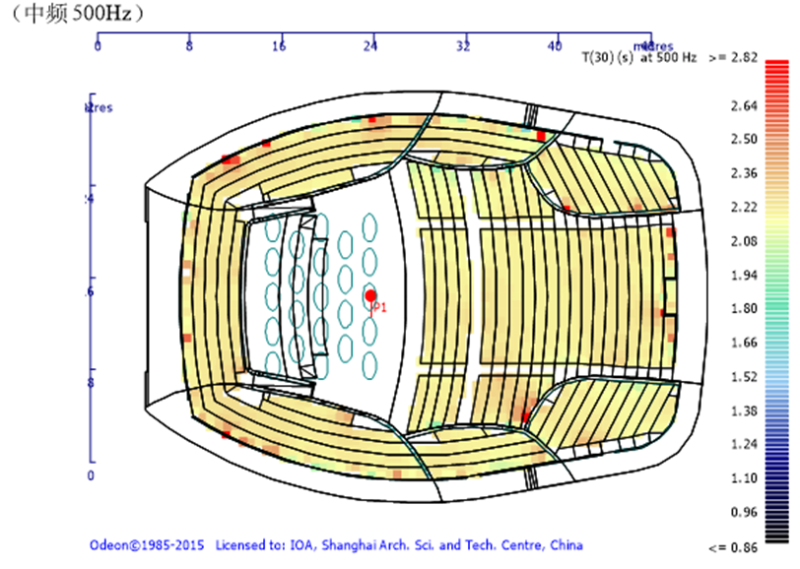

圖12 音質T30(500Hz、1000Hz)模擬圖

　　4.聲學測試結論

　　竣工時，管風琴尚未安裝狀態下，我們進行了空場聲學檢測，測試數據都在聲學目標范圍內。

　　三、600座戲劇廳的聲學設計

　　1.使用功能

　　主要滿足話劇、戲曲、報告廳等功能的要求，以自然聲為主。

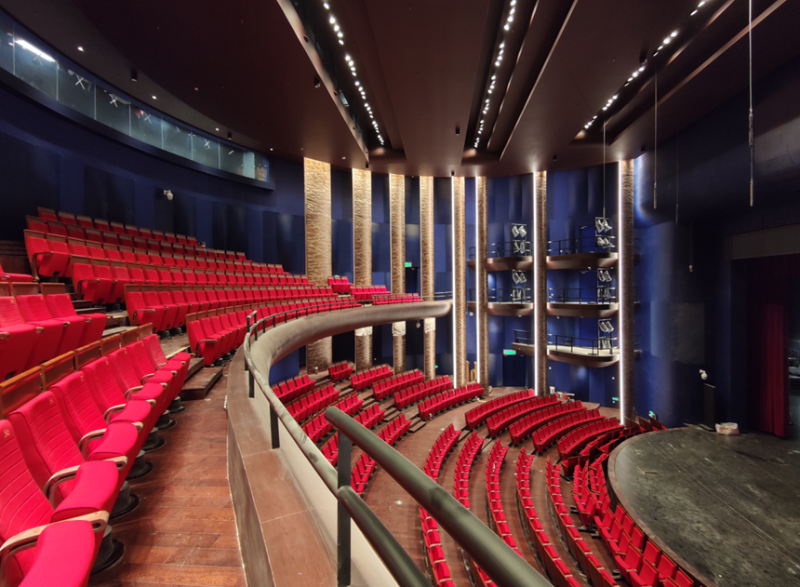

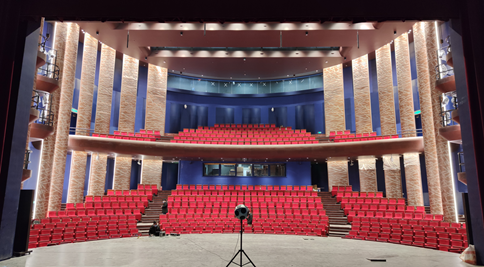

圖13 戲劇廳竣工照1

圖14 戲劇廳竣工照2

　　2.觀眾廳體型分析

　　圓形戲劇廳容易產生聲聚焦缺陷，聲學經過分析和室內多次協調，墻面采用擴散和吸聲結合造型，參見圖15。

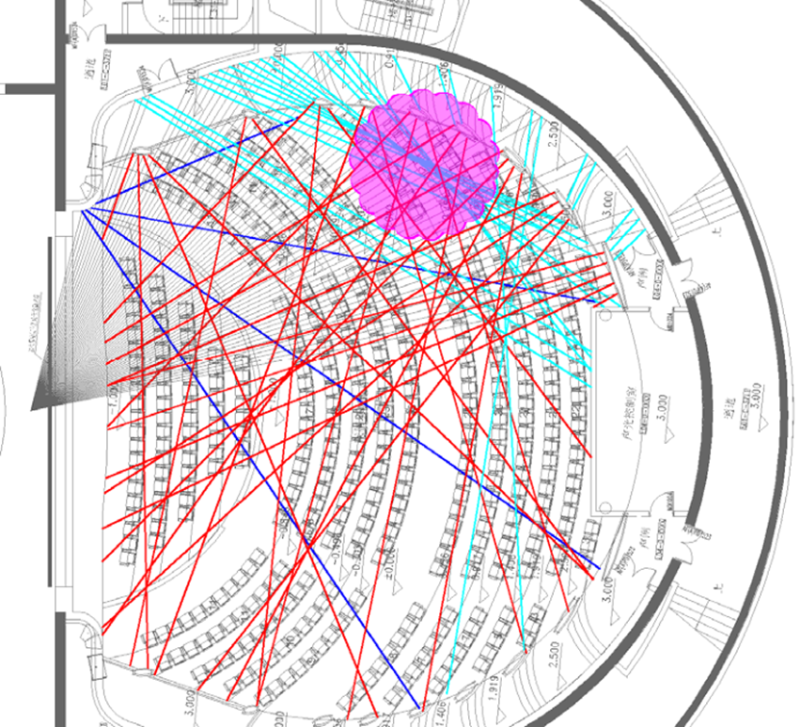

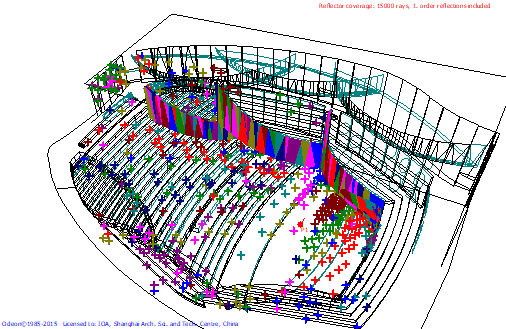

圖15 戲劇院墻面反射聲概況

　　3.觀眾廳音質計算和各界面用材的聲學控制

　　根據音質計算，戲劇院觀眾廳用材除了座椅、各類開口(面光、耳光、音響)等，頂面采用擴散措施，采用面密度40kg/m2的GRG板;墻面采用140m2的吸聲構措施，其余采用擴散措施，吸聲措施采用大空腔的軟包吸音板做法，擴散采用面密度30kg/m2的GRG板;地面采用實貼木地板。

　　4.聲學測試結論

　　竣工時，舞臺上沒有懸掛幕布情況下，我們進行了空場聲學檢測，測試數據都在聲學目標范圍內。

　　四、400座多功能廳的聲學設計

　　1.使用功能

　　適應多種演出需要：戲劇、歌唱、舞蹈、民間藝術、展覽、會議等。廳內以電聲為主要使用聲源。

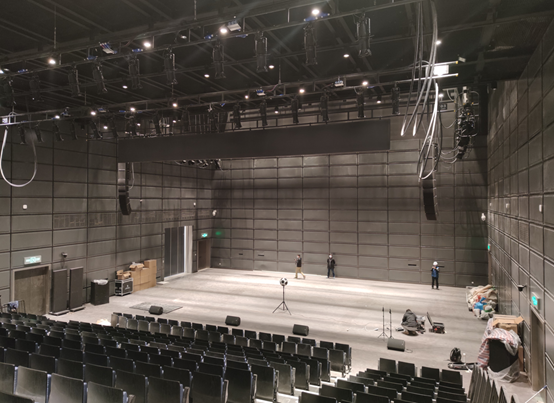

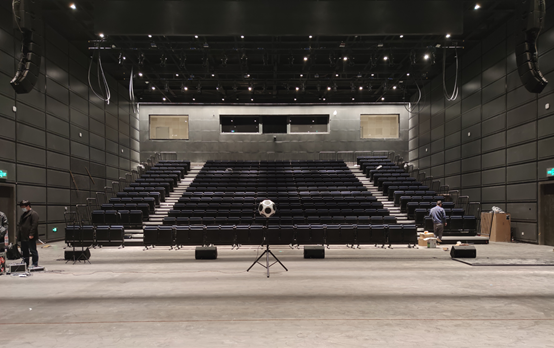

圖16 多功能廳竣工圖1

圖17 多功能廳竣工圖2

　　2.觀眾廳音質計算和各界面用材的聲學控制

　　根據音質計算，多功能廳頂面做吸聲措施，具體是館中庭區域頂面貼50mm厚成品玻纖板。側墻面做硬質造型，材料面密度為25kg/m2;后墻采用吸聲措施，實貼25mm 厚軟包板。地面為實貼木地板。

　　3.聲學測試結論

　　竣工時，我們進行了空場聲學檢測，測試來看混響比設計值略低，其他指標在聲學目標范圍內。

　　分析混響偏低原因;墻面吸聲裝飾比設計要求多，建議根據聲學設計要求吸聲面積，將部分墻面穿孔鋁板后的吸聲面拆除，可以滿足聲學設計指標;目前狀態下對電聲為主的多功能廳，該指標可以滿足電聲系統的聲學要求。

　　五、300 座兒童劇場的聲學設計

　　1.使用功能

　　主要兒童文藝演出，廳內以電聲為主要使用聲源。

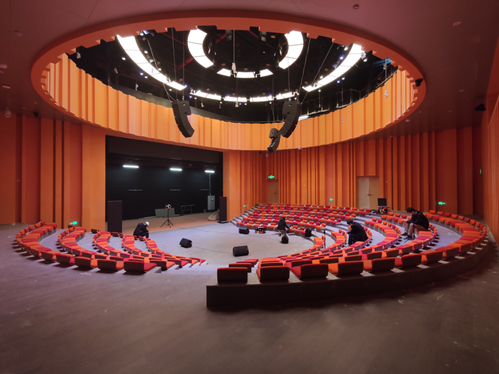

圖18 兒童劇場竣工圖1

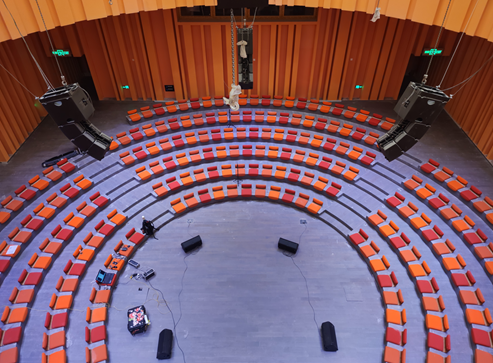

圖19 兒童劇場竣工圖2

　　2.觀眾廳音質計算和各界面用材的聲學控制

　　根據音質計算，兒童劇場頂面一半面積做吸聲措施，材料為25mm厚成品玻纖板+100空腔。墻面300m2采用強吸聲措施，材料為25mm厚軟包板+100空腔;其余墻面做擴散造型，采用MLS成品擴散體。

　　3.聲學測試結論

　　竣工時，我們進行了空場聲學檢測，測試數據都在聲學目標范圍內。

　　如今，南通大劇院已經竣工綻放，猶如紫瑯湖畔的一顆文化明珠，提升南通市民的文化生活水平。

　　工程檔案：建設地點：中央創新區文創會展功能區建設單位：江蘇盛和房地產股份有限公司南通分公司使用單位：南通市文化廣電新聞出版局建筑設計：保羅.安德魯事務所 北京市建筑設計研究院有限公司聲學設計：華東建筑設計研究院有限公司，聲學及劇院專項設計研究所
