R4R8-有源線陣系統
您現在的位置：首頁-產品中心- β3(貝塔斯瑞)音響系統
 | R4R8-有源線陣系統簡介 高頻單元采用帶式高音放音頻率可達40KHz！優秀的頻響范圍，給系統重放提供了高保真的還原度和良好的聲場覆蓋。 |
- R4R8-有源線陣系統特點
>> 高音的阻抗曲線和相位曲線幾乎是一條理想的水平直線！由于振動質量輕至毫克級，瞬態表現特佳！
>> 中低頻單元為了保證音質，采用特殊的薄型發泡橡膠 折環加噴涂紙盆的振動系統，有效的降低了失真。
>> 箱體上的吊掛安裝結構，更考慮到不同的使 用環境，音箱的垂直角度可以最小1°的調整。
>> 有源超低音音箱結合了低失真揚聲器技術、線性功率 放大器技術、DSP音頻處理技術設計而成，輸入信號 經內置的前級放大器放大，在由DSP數字音頻處理器 處理、分配，由功率放大器輸出到超低頻揚聲器和 全頻音箱，形成一個有機的整體。
功率放大模塊
內置無級調速風扇，過載保護、短路保護功能、溫度保護功能， 當溫度超過要求范圍時，通過DSP衰減信號輸出幅度，直至完全 關閉功放輸出，給用戶提供更為安全可靠的保障。改善了峰值 指示功能，提供了AD過載指示，DSP過載指示，有效方便了用戶的調節控制，使用了更為優質的芯片，使系統的信噪性能有了更大的提高。
軟件
將機器通過RS232連接線直接聯至PC機RS232串口，
若PC機沒有RS232接口，
但有USB接口，可用USB的連接線進行連接

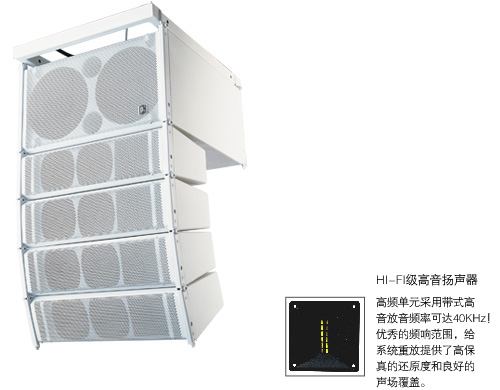

R4R8-有源線陣系統圖片
R4R8-有源線陣系統規格&參數
功放模塊技術規格：
| 低頻功率放大器 | |
| 失真限制輸出功率(0.5%THD@630Hz) | 300W |
| 負載阻抗 | 4Ω |
| 總諧波失真 | ＜0.1% |
| 保護功能 | 輸出失調保護,輸出直流保護, 輸入信號限幅、開關機防沖 擊, 過溫保護(100度) |
| 全頻功率放大器 | |
| 失真限制輸出功率(0.5%THD@630Hz) | 300W |
| 負載阻抗 | 4Ω |
| 總諧波失真 | ＜0.1% |
| 保護功能 | 輸出失調保護,輸出直流保護, 輸入信號限幅、開關機防沖 擊, 過溫保護(100度) |
| 前置放大器 | |
| 線路輸入靈敏度 | 0.775V |
| 組件分頻點 | 2KHz |
| 輸入阻抗 | 10K平衡輸入 |
| 電源要求 | AC-230V/50Hz |
| 控制器及介紹 | |
| 旋鈕 | 音量 |
| 指示燈 | 峰值指示燈 |
| 輸入 | 一個卡儂母插座輸入 |
| 輸出 | 一個卡儂公插座輸出 一個NL4輸出插座并接4個R4 |
系統技術規格:
| 頻率響應（-3dB） | 50Hz-40KHz |
| （-10dB） | 40Hz- 40KHz |
| 額定功率(RMS) | L:300W,H:300W |
| 平均聲壓級SPL (1m) | 115dB |
| 最大聲壓級Max. SPL(1m) | 121dB |
| 分頻點 | L/M:125Hz M/ H:3.2KHz |
| 輸入阻抗 | 10KΩ |
| 指向性(H×V) | 120 °x(30°-90 °) 可調 |
| 連接方式 | NL4 |
| 電源規格 | AC 230V /50Hz |
| 凈尺寸 (W×H×D) | 492×900×608mm |
| 包裝尺寸(W×H×D) | 696×580×696mm(1只裝) |
| 凈重(1組) | 45Kg |
| 總重(1組) | 50Kg |

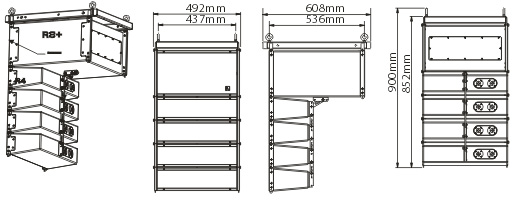

R4R8-有源線陣系統安裝圖
