設計特點 / DESIGN FEATURES

商場位于城市，人口密度大，故防火是重中之重，在整個商場消防，只要任何地點發生火警，傳感器即時發出信號并傳送給消防，消防通過計算機處理，排除誤操作后，隨即開通報警信號及緊急廣播，自動噴淋設備等，對火場面積進行有效地控制，并協助人員安全疏散。我們根據商場對公共廣播的實際要求和特點，以及從設備的可靠性以及經濟性考慮主要的設備選用動態音頻服務器，它良好的音質、簡單方便的操作、集中功能，再加上該系統合理齊全簡潔的配置，集我公司智能系統豐富經驗，提出全套解決方案，使本工程完全達到投資者的要求，下面將對其相應方案詳細的說明。

項目背景及需求

商場自開業以來在各類人群中樹立了良好的口碑，許多顧客將本商場定為購物場所。為了給顧客營造一個更好的購物環境，讓顧客有一種賓至如歸的感覺。計劃做一套商場公共廣播背景音樂系統，本次建設廣播系統具體要求如下

每個賣場區要有廣播系統。

自動播放背景音樂，降低商場噪聲，營造一個良好的購物環境，并且能統一廣播。

要求能夠播放自辦的廣播節目如開門時致歡迎詞，關店前的溫馨提示，注意事項以及促銷廣告等。

員工上下班能有歡快的背景音樂鈴聲。

大型活動及節假日期間舉辦特賣場時能單獨對每層進行廣播。

需求分析及方案設計

1.控制系統設計

實現音樂鈴聲，自動播放，要求系統前端具有自動播出音源，設計采用廣播自動播出系統V1.0 (主控軟件) ，該系統可同時提供播出數字音頻節目，并實現數字音源自動播出控制。

2.廣播音源設計

主控計算機輸出的數字音源、DVD播放機、話筒等模擬音源。

3.商場音箱設計

每一層2500平米，商場每層共需40只吸頂音箱 ，合計功率為240W。

4.功放設計

由于商場采取分區控制，又根據音箱的數量，及對廣播功能的需求，需配4臺純后級功放機。

系統主要功能

1.自動播放功能

系統可按商場設置的時間表通過自動播放軟件，全自動播放背景音樂、促銷特賣等其他自選廣播音樂和節目。

2.周循環功能

編排好平時所播放的音樂節目表后，全年可循環播放，而無需重設。

3.播放容量大

可把成千上萬的鈴聲音樂，編排音樂節目表進行選擇，還可播放光盤上的音頻文件。

4.設定播放標識符

可根據播放內容自行設定各類播放標識符，如促銷、節日、商場活動等，方便識別播放內容及播放文件的調用。

5.播放臨時廣播

商場若有臨時要播放的廣播內容，可自動播放狀態，進入手動播放狀態進行播放。

6.無人值守

廣播控制主機(計算機)可實現自動開關機，每天開機后自動識別星期幾，然后調用當天的播放表自動進行播放，實現無人值守。

廣播系統分析：

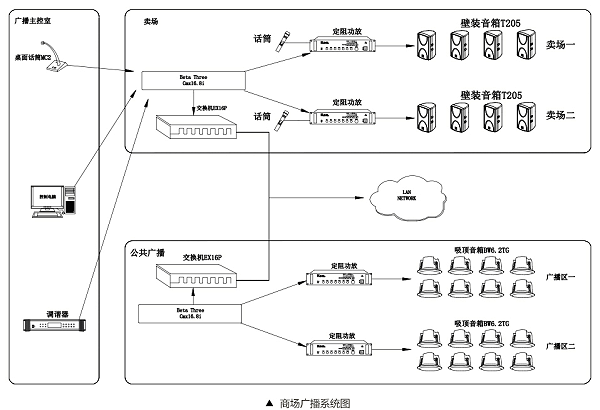

系統設備基本工作流程：

音源(VD、話筒、PC)-動態音頻管理-功率放大器-揚聲器部分音源通過動態音頻管理傳輸?shù)焦β史糯笃鳎β史糯笃魈峁└鱾€音箱的電源供電和工作功率的供應。

整個系統采用兩臺動態音頻服務器，一臺用于兩個賣場的固定擴聲系統，一臺用于整個系統的音頻信號處理與分配。音箱選用定阻與定壓相結合的方式，定阻音箱用于固定擴聲系統，定壓吸頂音箱用于整個系統的覆蓋。功放采用合并式功放一體機，實現整體廣播功能的同時，又可以單獨進行音源的選擇。

安裝是建設線路，由于傳輸距離較遠，為了保證信號在線路上不產生太大的衰減，主干線2*2.5 ㎡多股平衡線，支線用2*1 ㎡多股平橫線，為了達到消防要求，線管采用阻燃線槽或阻燃線管，每一接線點及分支點都設分支盒，為便于檢查故障，拉好線后，即可用萬用表測量，先把線路終端短接，用萬用表在始端測量，如果開路則證明線路有斷路問題，如電阻接近零，再把終端開路，電阻應是無限大的。否則，如果電阻不是無限大則證明兩條線之間有短路問題，另外，還要測量一下線與線管之間有無短路漏電現象，每裝好一段線后要立刻檢查，然后按照設計圖裝好設備，檢查每一區到消防的阻抗等設計是否有出入。然后接上功放，試聽排一區的聲音是否正常。
